一.系統概述

　　本系統為新型制袋機控制系統。

　　目前常規制袋機在送袋過程中，每切一個袋子時，送袋需要停止一次，導致送袋不連續，對于切比較長的袋子也有較大影響，而且一種機型只能做專用的袋子。

　　改良后的新型制袋機增加了平衡輥來跟切刀配合，實現了可以連續不間斷送袋切袋，并且也可以切長袋子，做不同種類的袋子。

　　并且改良后的新型制袋機可以靈活地與其他設備聯機，如在制袋機機頭部分直接連接一臺吹膜機，機尾連接一臺收卷機，完成“吹膜—制袋—收卷”的一體化生產。

　　改良后的新型制袋機的切刀不再是同方向勻速旋轉，而是走凸輪曲線正反方向旋轉，這樣可以針對不同袋子種類，靈活改變切刀的切袋深度。

                                   （圖1-現場實物圖

　　二.系統配制

　　2.1.系統配制

　　2.2.技術指標

　　三.系統方案

　　3.1.工藝流程

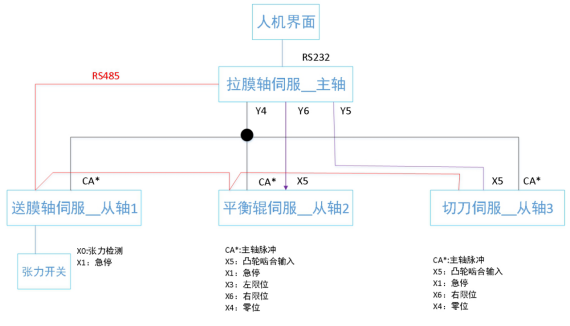

（圖2-制袋機系統結構示意圖）

　　3.2.系統方案

　　拉袋軸、送袋軸分別由兩臺1.5KW伺服驅動，切刀與平衡輥分別由兩臺3KW伺服驅動器驅動。

　　拉袋軸與送袋軸勻速不間斷同步送膜，光電開關實時檢測，保證膜張力恒定，新增平衡輥與切刀以及拉袋軸以電子凸輪曲線模型相互配合，以實現連續送料，同一臺機器做不同種類的袋子。

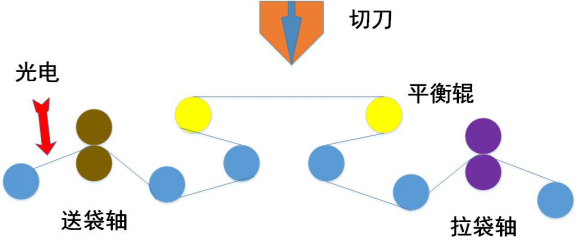

（圖3-制袋機系統結構）

　　3.3.三機聯機系統

　　機頭_吹膜機出來的囤積的薄膜，通過變頻器控制的皮輥，該皮輥把吹膜機跟制袋機隔斷開，單獨控制送膜速度。變頻器控制皮輥送膜的同時，發送脈沖給制袋機的主軸，伺服主軸將接收的脈沖按比例放大，使制袋機整體跟變頻器_皮輥速度同步。并且通過光電1、光電2來調整主軸伺服對接收的變頻器脈沖的放大比例，以使機頭部分跟制袋機之間膜張力穩定。

　　制袋機給出計數等開關量信號給機尾_收卷機，收卷機根據制袋機給出的開關量信號執行動作收卷、換卷。

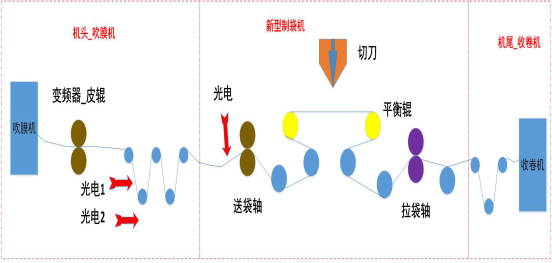

（圖3-三機聯機結構示意圖）

　　四.功能介紹

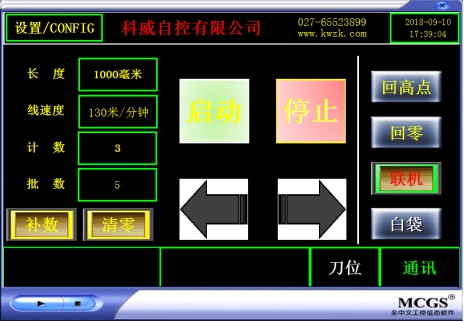

（圖4-觸摸屏操作界面）

　　本系統支持在線修改袋長、線速度，最大線速度可以達到140米/分鐘，最大切速可以達到150切/分鐘，送膜過程中不停頓，可以連續送膜;

　　具備單機切袋模式跟三機聯機模式，三機聯機模式集“吹膜—制袋—收卷”為一體;

　　具備色標、白袋兩種袋型的選擇;

　　調試方便簡單，調試有單機點動、聯機點動等輔助功能。

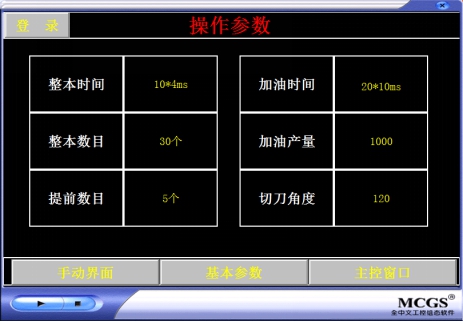

  （圖5-觸摸屏參數設置界面）

　　五.總結

　　該系統充分利用了智能伺服的各運動指令，發揮了智能伺服在運動控制方面集成度高、編程方便的優勢，系統中使用了追剪、凸輪、普通制表、回原點、點動、定位、電子齒輪指令;四臺伺服之間以電子凸輪的關系相互配合動作，編程上實現了以一條指令完成復雜的凸輪動作的目的，在高速運動時體現了響應速度快的優點。

　　結構上也發揮了智能伺服的優勢，以一臺伺服作為主軸，不需要PLC，四臺伺服之間以通訊形式完成數據交換，以脈沖信號來控制運動關系，實現結構簡單，節約成本的目的。
